Vertikální anténa Diamond CP-6

KV vertikál pro pásma 3,5/7/14/21/28/50 MHz

Klady

• Velmi slušné provedení a vzhled
• Nízká hmotnost (lze postavit i bez pomoci)
• Snadné sestavení
• Slušné chování a přizpůsobení na pásmech 7-50MHz

Zápory

• Velmi problematické pásmo 3,5MHz. Problém je v tom, že je šírka pásma pro SWR cca 2:1 minimální, jen cca 30kHz. Tuner je nutný
• Absence WARC pásem (ale je dobře dodat, že vertikály pro 7 a více pásem bývají často dost "divoké")
• Poměrně nízký povolený výkon 200W (ale zase bych tomu docela věřil, zatímco u jiných firem jsou zaznamenané případy, kdy u antény s udaným příkonem 1000W se trapy odpálily již třeba při 300W)


  Celkové dojem mám ale kladný, anténa funguje a jeví se mi jako poměrně bezproblematická.

President Lincoln

S tímhle zařízením jsem dělal nejvíce DX spojení. Ha, teď se někdo, kdo ví, že jsem měl třídu D naježí a začne tvrdit něco o CB SSB pirátech. Jen klid, ty DXy byly v pásmu 144MHz. Ano, ač je to paradoxní, tak Lincolna jsem na CB neužíval téměř vůbec a provozoval jsem ho převážně jen s transvertorem od OK2TIS. Teprve v poslední době občas dochází i na CB a v souvislosti s uvolněním povolovacích podmínek i na 28MHz.
Stanice je to koncepčně stará, nepřekypující funkcemi, ovšem na druhé straně je na ní patrná značná vyzrálost. Ono pokud se nějaký RIG prakticky beze změny vyrábí minimálně 15 let, tak asi úplně špatný nebude... Nicméně pár pamětí a odskok pro převaděče by neuškodilo, proto uvažuji o modernizaci pomocí tzv. Chipswitche, tedy inovovaného procesoru, ale uvidíme... Další možností zdokonalení je výměna SSB filtru za užší, tahle změna je dokonce dost snadná.

Nedá mi to přeci jen nenapsat pár poznámek k Lincolnu obecně. Tato stanice je na jedné straně téměř kultovní, na druhé straně je ale často zatracovaná. Podle mě je problém a příčina nedorozumění v tom, že Lincoln ve své podstatě CB stanice není, jde primárně o přístroj s plynulým laděním pro CW/SSB provoz v radioamatérském stylu. Sice má taky možnost skákat v kanálovém režimu, ale cílen je zkrátka jinam. Tohle samozřejmě pro "pravého" CB uživatele není kladem, i v pirátském pásmu kolem 27,555 se pracuje především kanálově, radioamatér to ale samozřejmě využije. Priorita SSB je patrná i při pohledu na desku, FM díl je jaksi "navíc" na samostatné destičce umístěné na stojato. A otevřeně řečeno vlastnosti při FM jsou sice dobré, ale třeba ve srovnání s Allamatem 296 za poloviční cenu nejsou o nic lepší, možná spíš naopak.
Lincolna mají rádi bastlíři, protože jeho velké vnitřní rozměry a nepříliš hustá montáž je velmi vhodná pro získání zkušeností. Mnoho věcí se dá vylepšit, třeba občas zmiňovaná menší cilivost se dá znatelně zvýšit výměnou vstupního tranzistoru za jiný - výdaje cca 3 koruny, pracnost minimální. Laborovat se dá i s výkonem, zejména u posledních sérií s MRF 455 se dá úpravou budiče dostat na 40-50W. Pozor, nejde o žádné zakroucení trimry na maximum!! Tím byste se dostali tak nejvýš na 30W a s velmi mizerným signálem, chce to opravdu seriózní úpravu!
Přidáním druhého krystalu se dá pokrýt i pásmo 12m, na destičku je opět dost místa, tlačítko na čelním panelu se taky najde. Většina úprav je dobře dokumentována.

Pokud vás podobné hraní baví, tak mohu Lincolna jen doporučit, z druhé ruky se dá koupit běžně kolem 5-6ti tisíc a za tuto cenu určitě stojí. Nákup nového kusu mi ovšem až tak výhodný nepřijde, to už bych se spíše podíval po podobném, ale přeci jen modernějším RCI2950. Pro typického CéBéčkáře ovšem tato stanice podle mého názoru není moc dobrou koupí ani za těch 5 tisíc.

Lincoln - prostě CB klasika. Vpravo  je ovšem sestava s transvertorem pro pásmo 144MHz.

Analogová část

Pohled zespodu na digitální část. Vpravo je procesor v detailu. Je tu jasně vidět, co by bylo třeba vyletovat v případě instalace Chipswitche.

17el Tonna pro 144MHz

V současnosti testuji novou anténu pro 144MHz, prozatím pouze na provizorním nízkém stožáru.

Prozatím lze říci, že anténa má v pořádku průběh SWR a směruje jak má, takže je zjevně funkční. Popravdě řečeno mě tato anténa malinko překvapila, v podstatě nemá s anténami F9FT, známými již z období socialismu, až tak moc společného. Rozhodně je lépe řešen zářič, navíc je jeho nedílnou součástí i symetrizační rukáv - to by mělo odstranit potíže s "šilháním" antén. Reflektor je nyní trojitý a obecně by anténa měla mít dobrý předozadní poměr. Nemám možnost podrobného srovnání a je možné, že ani  v současném provedení nepatří Tonna na úplnou špičku, každopádně ale neberte vážně komentáře k anténám F9FT ze starší literatury dostupné v OK, současná F9FT Tonna není totožná!

Mechanické provedení je velmi dobré jak u ráhna, tak u úchytů prvků. Úchyty prvků jsou odstříknuty z plastu plněného skelnými vlákny a budou asi velmi odolné. Krásně je udělaný i zářič se symetrizačním rukávem. Problém ale může nastat se samotnými prvky, které mají průměr pouze 4mm. V mém "nížinném" QTH asi nebude žádná potíž, ale v těžkých horských podmínkách by asi nedopadla anténa dobře.

Praktické testy proběhly v Polním dnu 2004. Stručně se dá říci, že se první dojmy potvrdily. Pracoval jsem převážně formou vyhledávání, takže jsem si stanice dost pečlivě dosměrovával a mohu zodpovědně prohlásit, že jak udaný zisk (15,26dBi), tak i předozadní poměr asi budou celkem v souladu s realitou. Myslím si, že tato anténa bude nějakou dobu mojí primární "výzbrojí" pro 144MHz.

Anténa SM7DVH

Tenhle článeček je tak trochu nostalgickou kuriozitkou, popisuje první kolineár, který jsem vyrobil někdy kolem roku 1992. Je na něm i trochu vidět, jak se přeci jen zlepšují zdroje informací.
Podívejte se na následující obrázek:

Tak tohle je kuriozita, kterou jsem našel ve svých radioamatérských složkách, takhle jsem nakreslil SM7DVH podle výkladu na převaděči a podle toho jsem jí taky vyrobil.
A takhle vypadá profesionální výkres stejné antény (Antény prakticky, www.ben.cz):

Docela jsem se tehdy trefil, co? A pak že jsou převaděče jen na zbytečné plkání :-)

 Teď trochu vážněji k realizaci. Anténu jsem tehdy zhotovil vyloženě primitivně: místo teflonu musela stačit důkladně impregnovaná násada od koštěte, rovné díly byly z vojenských antén, atd. Ale fungovalo to docela dobře... Bohužel fotku vlastní antény již nemám. Zdá se, že tato anténa je docela dobře realizovatelná a pokud někdo potřebuje slušnou všesměrovou anténu pro pásmo 145MHz, může se tento námět hodit. Zisk by měl být cca 4dBd, podle mě to bude reálně trošku méně (tak 3dBd).

V-ULA 50

Pořídil jsem si koncový stupeň pro pásma 144 a 433 MHz od italské firmy RM. Koupil jsem ho především pro použití s FT817. K parametrům zesilovače celkem nemám námitky, dělá to, co je slibováno v prospektu. S FT817 je výkon něco málo pod 40W na 2m a necelých 30W na 70cm, při buzení tak 10ti watty by byl jistě dosažen inzerovaný výkon kolem 50ti wattů.
Zásadní problém ovšem činí jiná vlastnost tohoto výrobku. V-ULA50 má totiž vestavěný předzesilovač. To by samo o sobě až tak nevadilo, malér je ale v tom, že se předzesilovač nedá vypnout! Je to asi proto, že výrobce používá jednotnou skříň se třemi spínači. A jelikož tady přibyl přepínač simplex/duplex, tak už nezbylo na vypínač předzesilovače. Hm, blbé... A hlavně se mi chování předzesilovače minimálně ve spojení s FT817 vůbec nelíbí.

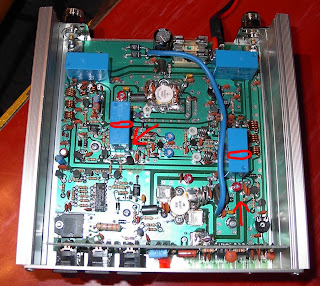

Tak jsem začal zkoumat, jak se ho zbavit. Pokud se smíříte s jeho úplným disablováním, tak je to docela jednoduché. Postup je na následujícím obrázku. Je třeba propojit vždy dva kontakty relé pro 144 a 434 MHz. Jsou to ty naznačené kroužkem, prostě ty vnitřní z trojice kontaktů. Musí se bohužel vyndat deska, ale není to problém, jen dejte pozor na tepelně vodivou pastu u výkonových prvků. Pak se ještě musí odpojit napájení zesilovačů, na to stačí odštípnout dva rezistory označené šipkou. To je vše...

Je to docela škoda, že má jinak pěkný výrobek takovouto vadu, hraničící s metodou "dodělej doma". Nicméně dá se to přežít a po této úpravě jsem docela spokojen.

Midland V-2000

Tak začínám mít štěstí (nebo smůlu?) na různé záhadné nákupy, po Scanmasteru se mi ve výbavě objevil další problém. Je to třípásmový kolineár (50/144/432MHz) V-2000. Originál antény je od známé firmy Diamond, můj kus je prodáván pod značkou Midland, nejde tedy o padělek, jako se občas objevuje u známějších modelů X-300. Ale jak je to s kvalitou? Anténu jsem rozebral a provedení cívek a použití vazebních kondenzátorů odpovídá tomu "špatnému" modelu X-300, to nebylo příjemné zjištění. Jenže při praktických testech se problémy popisované u padělků X-300 nepotvrdily, anténa rozhodně má slušný zisk i v pásmu 70cm. Je to možné, V-2000 je proti X300 kratší, fyzicky je to 2,5m, elektricky pak v pásmu 70cm 4x5/8lambda oproti 5x5/8lambda u X-300. Takže se mi vnucuje zajímavá otázka - nejsou náhodou ty známé padělky X300 ve skutečnosti jen mírně zmutované V2000, jejichž špatné vlastnosti (deformace vyzařovacího diagramu) jsou důsledkem nevhodného prodloužení? Těžko říci...

Zpět k mé V-2000. Anténa je mechanicky slušně provedená. V pásmu 144 a 434 MHz ji není třeba nijak nastavovat, změřené SWR je dobré. V pásmu 50MHz se anténa chová jako 1/2lamdba s jedním laděným trapovaným radiálem. Jeho ladění je k nalezení například v tomto dokumentu. Po pravdě řečeno jsem ale toto pásmo zatím netestoval, již jen proto, že jsem při prakticky prvním nasazení antény do FMC anténu nešťastně shodil ze stožáru a dlouhý laděný radiál ulomil... Důrazně upozorňuji, že to byla moje blbost, provedení antény s tím nemá žádnou souvislost ! Nahradil jsem ho třetím kratším, vlastnosti v pásmech 144 a 434 by to mělo spíče zlepšit. Pokud se příležitostně k ověření chování na 50MHz dostanu, článek doplním...

Abych jen neteoretizoval, tak aspoň pár čísel závislosti SWR na kmitočtu. Je jasné, že SWR není vše, bylo by se nutné podívat i na vyzařovací diagramy atd. Nicméně i tak je tabulka docela zajímavá. Je jasně vidět, že v pásmu dvou metrů je anténa opravdu ostře laděná do radioamatérského pásma, na případné použití v profipásmech zapomeňte. Ovšem v pásmu 70cm je to trochu jinak, SWR je vyrovnané ve velmi slušném rozsahu frekvencí. Je maličko škoda, že nejhorší (ale pořád použitelné) je shodou okolností v pásmu PMR. Ale co, stejně je použití externích antén v tomto pásmu ilegální. Z mého hlediska radioamatéra lze naladění antény jen pochválit.

MHz - 2m	SWR	MHz - 70cm	SWR
136	4	425	1,15
140	2,5	430	1,2
144	1,05	432	1,35
144,5	1	434	1,4
145	1	436	1,35
145,5	1,1	438	1,35
146	1,15	440	1,7
148	1,8	446	1,9
156	5	450	1,5
172	>5

Celkové hodnocení je ale opět trochu problematické, já fakt nevím, co je to za přesný model antény. V provozu jsem sice spokojen, ale je zde riziko možného poškození kondenzátoru statickou elektřinou. Nevím, pokud budu kupovat další exemplář podobného vertikálu pro stabilní instalaci, asi sáhnu hlouběji do kapsy a zvolím originál X300 od Diamonda... Na portablech mi ale Midland V2000 bude asi i nadále sloužit dobře...

Allamat 296

Tuto stanici jsem zakoupil zčásti pod vlivem nadšených recenzí na některých internetových stránkách. Přirozeně se mi ale zamlouval i na první pohled vysoký komfort obsluhy, bohaté funkce i pěkný vzhled. V tomto článku se pokusím stručně popsat, v čem se tyto předpoklady splnily a v čem naopak už méně.

Vzhled a komfort obsluhy

All296 je opravdu pěkná stanice. Velkoplošný displej působí velice slušně a přehledně, a to nejen na první pohled. Tady trochu narážím na případy jako je třeba Elix Giant, který také vypadá hezky, ale při bližším prohlédnutí se narazí na velmi nerovnoměrné osvětlení atd. Allamat 296 je v tomto směru bezchybný. Nicméně několik vad jsem přeci jen našel.
První vadou je kalibrace S-metru, tedy přesněji jeho popis. S-metr má sice spoustu dílků, ale jejich číselný popis je tak malinkým písmem, že jsem si dlouho myslel, že je úplně nepopsaný. Sice na S-metr u FM modulace moc netrpím, ale přeci jen občas porovnání signálů neuškodí a u All 296 je to dost k vzteku...
Velmi nešťastné je i tlačítko pro přístup do pamětí, jemně řečeno neprakticky řešené. Nenadchlo mě ani tlačítko Power, jednoznačně preferuji kombinaci vypínače s regulací hlasitosti, ale tohle je jen osobní vkus. Chyba ale je to, že otočné ovládače hlasitost, squelch a RF gain nemají označení polohy nějakou viditelnější tečkou nebo podobným zvýrazněním, provedení je dost nenápadné (i když třeba proti Lincolnu ještě dost slušné).
Zajímavý je i mikrofon, který kromě obligátního přepínání kanálů má i další čtyři tlačítka s možností naprogramování až šesti funkcí. Popravdě řečeno ale jsem z těchto funkcí nikdy nevyužil jinou než funkci MON pro odskvelčování a ve výsledku spíš komplikují připojování jiných zařízení ke stanici, o tom ale až později.
Celkově bych ale ergonomii a vzhled hodnotil velmi kladně, pozitiva převažují.

 Vnitřní provedení

Allamat 296 je realizován technologií povrchové montáže SMD a působí velmi profesionálním dojmem, nemám co vytknout. Je jen trochu škoda, že v současnosti dodávané stanice nemají osazené součástky pro AM modulaci, což vylučuje rozšíření o tuto funkci.
Na tomto místě je rovněž vhodné uvést, že skutečným výrobcem je firma MAYCOM, původní označení je EM 27.

Provozní zkušenosti

Allamat 296 se poměrně osvědčil. Stanice je poměrně citlivá a přitom přijatelně odolná. Jak v citlivosti, tak i mezikanálové selektivitě a odolnosti proti zahlcení se řadí spíš k tomu lepšímu na trhu. Na druhé straně ale nejde o nějaký zvláštní zázrak, přeci jen při připojení externí antény S2008 jsem některé parazity našel. Výše zmíněné nadšené recenze doporučuji brát s jistou rezervou.
Co se mi naopak docela líbilo je kvalita nízkofrekvenčního dílu a reprodukce. Tohle hodně lidí a bohužel i výrobců podceňuje, ale ve skutečnosti má nf díl na celkový dojem z příjmu i čitelnost slabých signálů vliv značný. V tomto ohledu nemám proti All296 vážné námitky.
Předmětem kritiky je někdy značný odběr při příjmu. Je to dáno žárovkami osvětlení displeje, které se dá jen ztlumit, ne však vypnout. Pokud by to někomu vadilo, mělo by stačit přerušit jednu propojku na plošném spoji (kolektor tranzistoru Q901 nebo Q902) a osvětlení se pak místo ztlumení vypne. Případně lze vyměnit tři SMD rezistory za jinou hodnotu a tím nastavit jinou intenzitu osvětlení podle vlastní úvahy.
Ještě jedna věc - naprosto jsem nepochopil funkci AUTO-Q. Podle popisu by to mělo dělat něco jako ASQ známé ze stanic President, ale podle mě ta funkce prostě nefunguje. Nebo něco nechápu, nevím... Ale dá se žít i bez toho, takže v tom nevidím až tak zásadní vadu (i když u Lincolna to občas používám a není to marné).

Rozšiřitelnost

Tady musím začít kritikou firmy Allamat. Procesor All296 umí mimo jiné i režim 80ti kanálů FM přesně podle aktuálních českých předpisů, stanice je však dodávaná jen jako 40ti kanálová. Co dodat, jde jen a pouze o neochotu Allamatu nechat si upravit homologaci a sám za sebe bych to označil za určitou neúctu k zákazníkům...
Rozšíření na 80 kanálů již bylo mnohokrát popsáno a je zcela bezproblémové. Jinak lze All296 rozšířit až na 600 kanálů, já jsem to ale nikdy nepotřeboval, nicméně to funguje (krátce jsem to zkusil). AM lze sice povolit, ale vesměs není osazená, takže nebude fungovat. Údajně lze celkem snadno osadit několik součástek pro plnou funkci AM detektoru pro příjem, s vysíláním je to ale horší, neboť by byl třeba i modulační transformátor. Bohužel jsem přesný popis této úpravy zatím nikde nenašel, většina webserverů jen papouškuje odblokování kanálů, náročnější úpravy už se hledají hůře. Totéž se týká i údajné možnosti zvýšení výkonu na 8 až 10 wattů, ani zde nemohu posloužit vlastní zkušeností, nicméně tato úprava mě tolik nezajímá.
Abych jen nebrblal na ostatní, tak poskytnu jednu radu sám. Často se objevují "tajemná" varování, že po rozšíření prostým proletováním propojek se stanice určitě časem zablokuje a že je třeba cosi více. To tajemství ale již bylo popsáno na více místech, mělo by stačit neužívat proletování, nýbrž spojovat propojky kondenzátorem 100nF. Podotýkám ale, že moje stanice rozšířená na 80 kanálů FM je prostě proletovaná a jede bez problémů již pořádně dlouho. Ale pokud chce být někdo pečlivý, tak ať použije kondenzátory. Popis je například na http://members.tripod.com/~malzev/cb-radio/index.htm. Co se týče dodatečného osazení AM, tak to zatím zjišťuji, v případě úspěchu dám vědět.

Připojování dalších zařízení

Je to bída... Ale vážně, jediný konektor kromě mikrofonu a napájení je sluchátkový výstup. Po konektoru externího S-metru zůstala jen díra se samolepkou, jinak kde nic tu nic. Nadšenci přesných reportů by externí S-metr jistě dokázali snadno oživit (na plošném spoji pořád je, stačí koupit a zaletovat patřičný jack). Ale na stanici luxusnější třídy, u které se počítá i se základnovým použitím to každopádně není nic moc.
Naproti tomu se nepotvrdily zprávy o velmi špatné připojitelnosti jiných mikrofonů, modemu pro packet radio atd. Jde to, jen se musí klíčovat přes odpor a samozřejmě většinou přijdeme o funkce na mikrofonu. Nicméně principiální problém není.

Celkové hodnocení

Já vám nevím... Na typickou mobilku je Allamatu 296 skoro škoda, navíc ho nelze nechat v autě, protože bude příliš přitahovat zloděje. Při použití jako základnová stanice se zase nedají přehlédnout určité nedostatky. Nicméně ale poměr výkon/cena je slušný a i při srovnání s konkurenčními výrobky nedopadne All 296 špatně. Koupě této stanice nelituji. Nečekejte ale zázraky...
